این تجهیزات پروفیل عمقی استاندارد یک بعدی با رزولوشن بالا از سرعت امواج S و P برای تعیین پارامترهای دینامیکی خاک ایجاد می کند.
آزمایش Crosshole پروفیل عمقی از سرعت امواج برشی (VS) و فشاری (VP) در یک گمانه فراهم می کند. در این روش پارامترهای دینامیکی خاک نظیر مدول برشی، مدول یانگ و نسبت پواسون تعیین می شود.
تا عمق 100 متری
به طورکلی آزمایش استاندارد Downhole برای بررسی های نزدیک سطح با استفاده از یک چکش پتکی ساده به عنوان منبع سطحی و انواع مختلفی از ژئوفون های درونچاهی آنالوگ که برای عمق حدود 100 متر طراحی شده اند استفاده می شود.
منبع

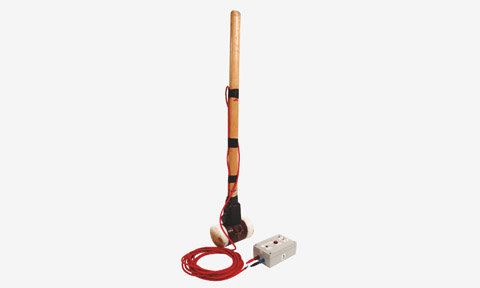

Sledge Hammer | Surface Source
یک پتک برای تولید امواج لرزه ای (امواج S و P) در سطح استفاده می شود. یک پیزوتریگر به چکش متصل است که سیگنال خروجی پیزو به یک پالس TTL توسط یک جعبه کوچک تبدیل می شود تا یک زمان شکست صحیح برای لرزه نگار فراهم کند.
گیرنده
BGK3/7 | Borehole Geophone
ژئوفون درونچاهی BGK3 برای دریافت امواج S و P در چاه های خشک و پر از آب استفاده می شود. این ژئوفون دارای یک سنسور سه محوره است درحالیکه BGK7 شش سنسور افقی دارد که با زاویه 30 درجه از یکدیگر جدا می شوند و یک سنسور عمودی. ژئوفون توسط یک سیستم بادی که به یک گیره متصل است با دیواره چاه جفت می شود (یک کیسه قابل تورم). یک کمپاس مغناطیسی انحراف آزیموتی نسبت به شمال را نشان می دهد و می تواند برای اندازه گیری جهت یابی ژئوفون در گمانه مورد استفاده قرار گیرد. کابل در انتها توسط یک متصل کننده به لرزه نگار وصل می شود.
BGK5 | Borehole Geophone
ژئوفون درونچاهی BGK5 برای دریافت امواج S و P در چاه های خشک و پر از آب استفاده می شود. این ژئوفون دارای 4 سنسور افقی که با زاویه 45 درجه از هم جدا هستند و یک سنسور عمودی است. ژئوفون توسط یک سیستم بادی که به یک گیره متصل است با دیواره چاه جفت می شود (یک کیسه قابل تورم).
DDS | Dual Downhole System
سیستم دوتایی ((DOWNHOLE (DDS) برای دریافت موج های S و P در گمانه های خشک و یا پر از آب به منظور تعیین سرعت های ایست استفاده می شود. DDS شامل 2 ایستگاه است که هرکدام با سنسورهای سه محوره تجهیز شده اند. ایستگاه ها به صورت ماشینی به دیگری وصل است تا هم ترازی تمام سنسورهای افقی قطعیت یابد. هر دو ایستگاه به دیواره چاه جفت هستند. یک کمپاس مغناطیسی انحراف آزیموتی نسبت به شمال را نشان می دهد و می تواند برای اندازه گیری جهت یابی ژئوفون در گمانه مورد استفاده قرار گیرد. کابل در انتها توسط یک متصل کننده به لرزه نگار وصل می شود.
-----------------------------------------------------------------------------------------------------------------------------------------
تا عمق 2000 متر
در تحقیقات زیرزمینی عمیق (مانند بررسی های مخزن و هسته ای و یا اهداف معدنی) ویبراتورهای بزرگ سنگین به عنوان منبع با یک ژئوفون درونچاهی دیجیتال که تکنولوژی انجام بررسی ها تا عمق 2000 متر را داشته باشد در کنار یکدیگر لازم است.
گیرنده
BGK1000 | Borehole Geophone
ژئوفون BGK1000 یک ژئوفون درونچاهی دیجیتال است که برای دریافت امواج S و P در چاه های خشک و پر از آب استفاده می شود. این محصول توسط Hinz Messtechnik GmbH ساخته می شود و به صورت اختصاصی توسط شرکت ژئوتوموگرافی تولید می شود. ژئوفون درونچاهی BGK1000 حاوی کاوشگر Downhole با سنسور ژئوفون سه محوره است و یک درگاه ارتباطی که به پورت usb یک لب تاب متصل است، می باشد. به صورت اختیاری، یک سنسور هیدروفون می تواند به مجموعه اضافه شود. یک کانال کمکی به منظور ثبت یک سیگنال لرزه ای خارجی مانند یک ویبراتور پایلوت می تواند به واحد سطحی اضافه شود. ژئوفون توسط یک سیستم بادی مکانیکی با دیواره چاه جفت می شود (نیروی موتور). یک کمپاس مغناطیسی انحراف سنسورها را درگمانه نشان می دهد. داده های لرزه ای با فرمت seg2 توسط نرم افزار ذخیره می شوند. در اینجا نیز به یک لرزه نگار مجزا احتیاجی نیست.
